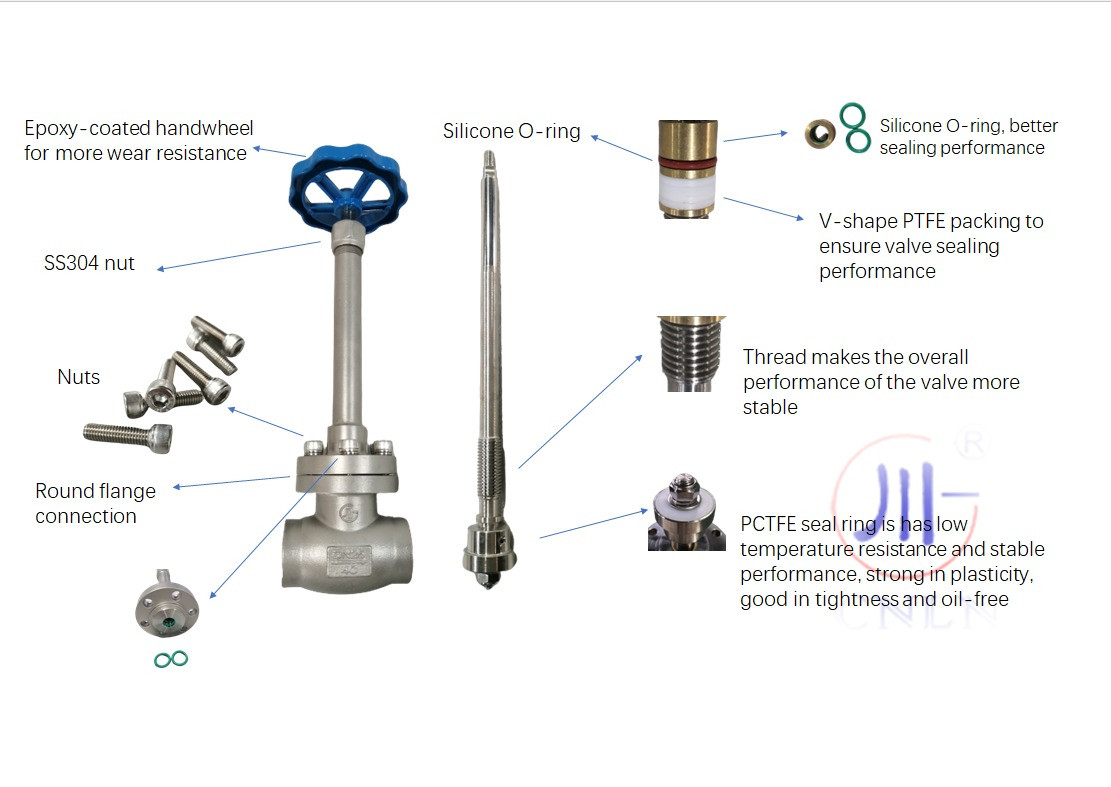

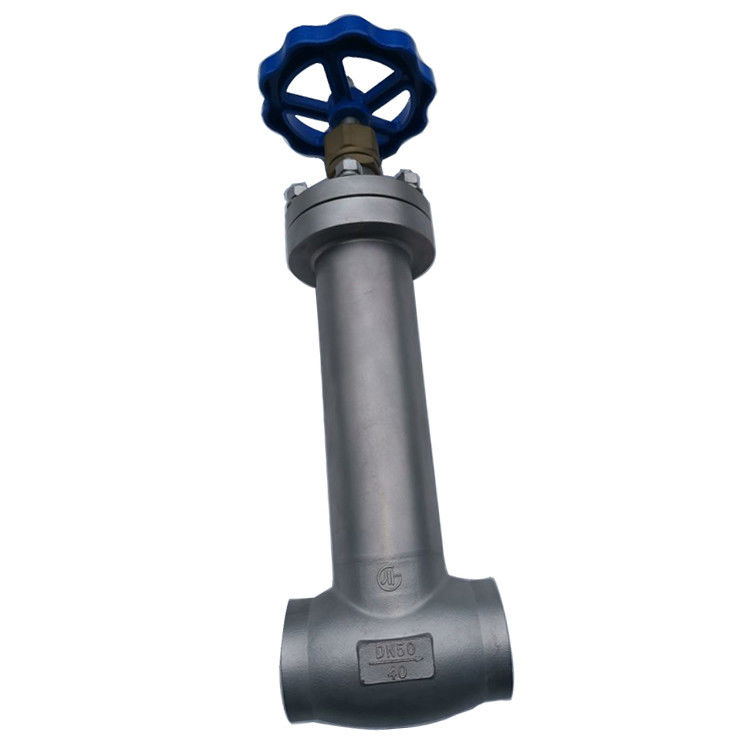

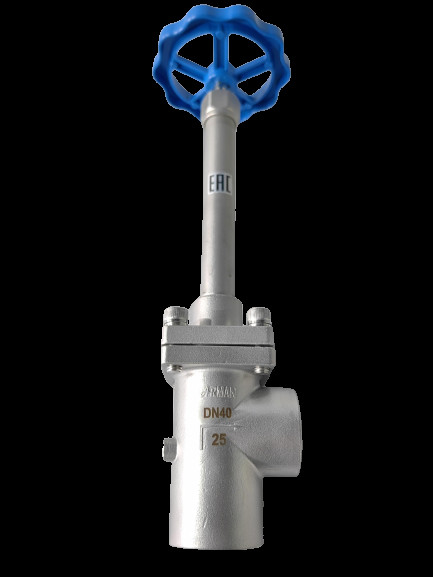

Нержавеющая сталь 304 / 316 Низкотемпературный PCTFE дисковый уплотнитель Криогенный шаровой клапан -196~+80°C

Нержавеющая сталь 304 / 316 низкотемпературный PCTFE дисковый уплотнитель криогенный шаровой клапан

Введение

Согласно этой форме движения клапана, изменение отвода клапана прямо пропорционально ходу клапана.Ось ствола клапана клапана-глоба перпендикулярно уплотнительной поверхности сиденья клапанаОткрытие или закрытие ствола клапана относительно короткое, и он имеет очень надежное действие отсечения, что делает этот клапан очень подходящим в качестве среды для отсечения или регулировки и сдавливания.Как только клапан клапан глобус находится в открытом состоянии, его клапан больше не контактирует с уплотнительной поверхностью клапана и имеет очень надежное действие резания.этот клапан очень подходит в качестве среды для резки или регулировки использования потокаПосле того, как клапан отключения находится в открытом состоянии, между его сиденьем и уплотнительной поверхностью диска не возникает контакта, поэтому его уплотнительная поверхность менее механически изнашивается.поскольку большинство сидений и клапанов клапана земного шара легче ремонтировать или заменять Необходимо удалять весь клапан из трубопровода при герметизации элемента, который очень подходит для случая, когда клапан и трубопровод сварятся вместе.так что сопротивление потока отключения клапана выше, чем другие клапаны.

Введение в криогенный клапан

Точка задержания клапана низкотемпературного шара:

(1) Структура более проста, чем вентиль, и его более удобно производить и обслуживать.

(2) Площадь уплотнения нелегко изнашивается и царапается, а уплотнение хорошее.При открытии и закрытии клапана не наблюдается относительное скольжение между клапаном клапана и уплотнительной поверхностью корпуса клапана., так что износ и царапины не серьезны, герметичность хороша, и срок службы длинный.

(3) При открытии и закрытии проход клапана небольшой, поэтому высота клапана закрытия меньше, чем клапан шлюза, но конструкционная длина больше, чем клапан шлюза.

(4) Торковый момент открытия и закрытия большой, открытие и закрытие более трудоемкие, а время открытия и закрытия является основным.

(5) Сопротивление жидкости большое, потому что средний канал в корпусе клапана извилистый, сопротивление жидкости большое, а расход энергии большой.

(6) Направление потока среды При номинальном давлении PN≤16MPa, как правило, используется сотовый поток, и среда течет вверх из-под клапана; когда номинальное давление PN≥20MPa,обычно используют обратный потокПри использовании, среда отключения клапана может течь только в одном направлении, и направление потока не может быть изменено.

Выбор материалов для криогенного клапана

1Основной материал криогенного клапана

1 Факторы, учитываемые при выборе основных материалов

С металлографической точки зрения, помимо аустенитной стали с кубической решеткой в центре лица, медь, алюминий и т.д.,общие стальные материалы будут демонстрировать низкотемпературную ломкость при низких температурахПри выборе материала-хозяина сначала выбирайте материал, подходящий для работы при низких температурах.Алюминий не проявляет хрупкости при низких температурах при низких температурах, но из-за низкой твердости алюминия и алюминиевых сплавов износостойкость и царапиностойкость алюминиевых уплотнительных поверхностей низки,поэтому использование клапанов низкой температуры имеет определенные ограничения, только при низком давлении и используется в клапанах малого диаметра.

Материал, работающий при низкой температуре, должен обеспечивать свою низкотемпературную производительность, главным образом, чтобы обеспечить его прочность при холодном ударе.Огранка клапана должна быть должным образом выбрана так, чтобы она имела достаточную прочность на холоде, чтобы предотвратить разрывСплавная сталь с c и cr быстро теряет прочность при ударе, когда она ниже -20°C, поэтому рабочая температура ограничивается -30°C и -50°C соответственно.5 может использоваться при температуре -100 °C, никелевая сталь с содержанием ни 9 может использоваться до -192 °C. Аустенитная нержавеющая сталь, никель, Монел, Гастеллой, титан, алюминиевый сплав и бронза могут использоваться до более низкой температуры -273 °C.

Кроме того, при выборе материалов для низкотемпературных клапанов следует также учитывать следующие факторы:2 механические свойства, необходимые металлическим материалам для поддержания условий работы при низких температурах, особенно устойчивость к ударам, относительное удлинение и стабильность тканей; 3 при низкой температуре и безмасляной смазке имеет хорошую устойчивость к абразии; 4 имеет хорошую коррозионную стойкость;5 при использовании сварного соединения, также следует учитывать эффективность сварки материала.

2 Выбор материалов для корпуса клапана, капота, сиденья клапана и диска (заслона).Ферритная сталь используется при температуре выше -100°C; температура ниже -100°C используется аустенитная сталь; клапаны низкого давления и малого калибра могут быть изготовлены из меди и алюминия.Выбирать подходящие материалы в соответствии с низкой рабочей температурой во время проектирования.

3 Выбор материала ствола клапана и крепления

При температуре выше -100 °C материалы ствола и болта клапана изготавливаются из легированной стали, такой как ni, cr-mo и т. д. После надлежащей термической обработкиУлучшается прочность на растяжение и предотвращается укус нитиПри температуре ниже -100°C он изготовлен из аустенитной нержавеющей кислотостойкой стали.низкая твердость 18-8 кислотостойкой стали будет вызывать ствол клапана и упаковки царапать друг другаПоэтому поверхность ствола клапана должна быть покрыта твердым хромом (толщина покрытия 0,04-0,06 мм),или нитрированный и покрытый никель-фосфором для повышения твердости поверхностиДля предотвращения укуса гайки и болта гайка обычно изготавливается из мо- или ни-сталь, а поверхность нити покрывается дисульфидом молибдена.
